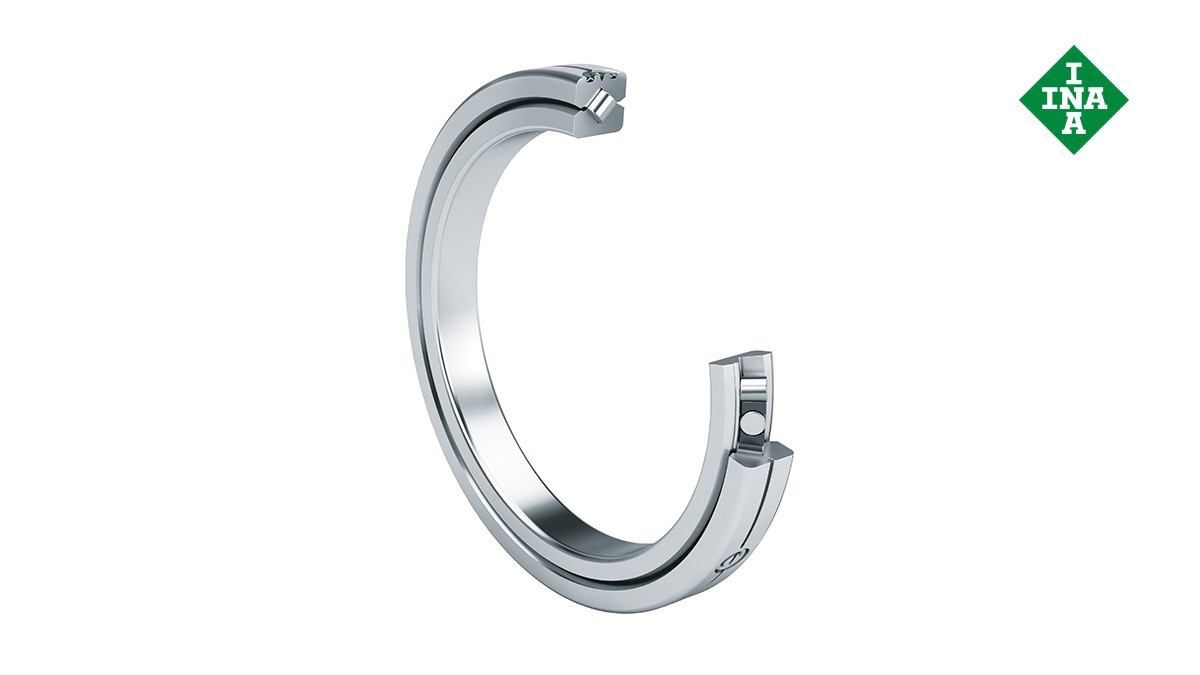

Kreuzrollenlager

Kreuzrollenlager sind Lager für Genauigkeitsanwendungen, die in ihren Abmessungen der ISO-Maßreihe 18 nach DIN 616 entsprechen. Sie bestehen aus Außenringen, Innenringen, Wälzkörpern und Kunststoff-Distanzstücken. Der Außenring ist gesprengt und mit drei Halteringen zusammengehalten.

Durch die X-Anordnung der Zylinderrollen nehmen diese Lager axiale Kräfte aus beiden Richtungen sowie radiale Kräfte, Kippmomentbelastungen und beliebige Lastkombinationen mit einer Lagerstelle auf. Dadurch lassen sich Konstruktionen mit zwei Lagerstellen auf eine reduzieren. Kreuzrollenlager sind sehr steif, haben eine hohe Laufgenauigkeit und werden mit Normalspiel, spielarm oder vorgespannt geliefert. Die Fixierung der Lager-Außenringe in der Anschlusskonstruktion erfolgt montagefreundlich durch Klemmringe.
